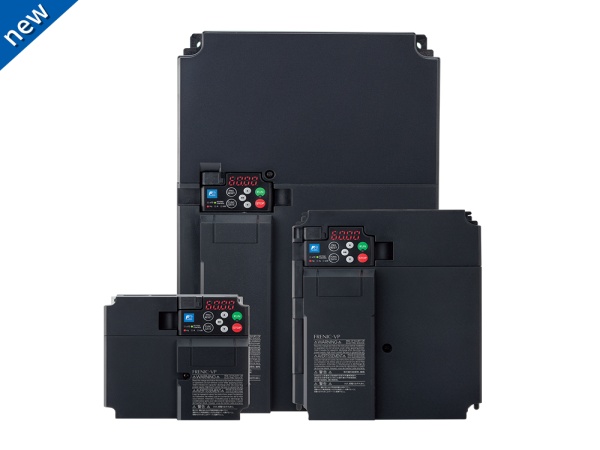

富士变频器 报警OH1表示‌过电压或内部过热故障‌，可能由以下原因导致：

过电压原因
‌负载突变‌：负载突然减小或断电会导致输出电压长时间维持高电平。 ‌
‌电网波动‌：输入电压波动或突变引发过电压。 ‌
‌制动功率过大‌：停车时制动时间短或机械惯性大，导致再生能量无法释放。 ‌
‌硬件故障‌：电压检测机构或CPU处理机制异常。 ‌
过热原因
‌环境温度过高‌：内部元器件（如 IGBT ）高频运行时散热不良。 ‌
‌负载过重‌：超出变频器承载能力导致过热。 ‌
‌通风不良‌：风道堵塞影响散热。 ‌
解决方案
‌安装稳压设备‌：滤除电网波动，避免输入侧过电压。 ‌
‌增加制动电阻‌：消耗再生能量，防止直流母线电压过高。 ‌
‌改善散热‌：清洁散热器，确保通风畅通。 ‌
‌降低负载或升级变频器‌：匹配功率需求，避免过载。 ‌

一、台达变频器GFF故障的含义及内在机理
台达变频器报出“GFF”故障代码，意味着输出端发生了“接地故障”（Ground Fault Fault）。这种故障通常发生在变频器的输出端与地之间存在不正常的电流通路，导致电流异常流入地。GFF故障的内在机理主要涉及以下几个方面：

接地保护线路动作：当变频器检测到输出端子接地，且接地电流大于变频器额定电流的50%时，接地保护线路会立即动作，触发GFF故障报警。这种保护机制旨在防止电流异常流入地，从而保护变频器和电机免受损坏。
硬件损坏：GFF故障可能是由于硬件损坏引起的，如光耦、电流互感器、IGBT等关键部件的损坏。这些部件在变频器中起着电流检测、隔离和保护的作用，一旦损坏，可能导致电流异常，进而触发GFF故障。
输出侧接线问题：输出侧接线绝缘不良、短路或接地也是导致GFF故障的常见原因。这些问题可能由于接线不当、老化或外部环境因素引起。
二、GFF故障的种类
台达变频器的GFF故障可以分为几种类型，主要包括：
HD6GFF：这种故障通常发生在变频器上电自检过程中，当检测到有危险故障信号存在时，变频器会拒绝起动并显示HD6GFF代码。这可能是由于电流、电压、温度或IGBT管压降检测电路异常引起的。

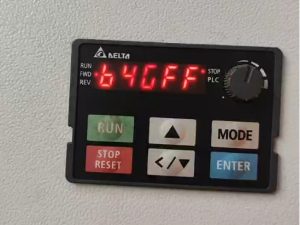

B4GFF：这种故障发生在启动前，当检测到输出端子接地时，变频器会显示B4GFF代码并拒绝起动。这通常是由于输出侧接线问题或硬件损坏引起的。
三、GFF故障与过流故障的关系
GFF故障并不等同于过流故障，尽管两者都涉及到电流异常。过流故障通常指的是电流超过变频器的额定值，而GFF故障则特指电流异常流入地。然而，GFF故障有时也可能由过流引起，特别是当电流互感器或检测电路损坏时，可能导致误报GFF故障。
具体来说，GFF故障可能是由以下几个硬件损坏引起的：
光耦损坏：光耦在变频器中用于隔离和传递电流信号，如果光耦损坏，可能导致电流信号异常，从而触发GFF故障。
电流互感器损坏：电流互感器用于检测变频器的输出电流，如果损坏，可能导致电流检测不准确，进而误报GFF故障。
检测电路故障：变频器的电流、电压等检测电路如果出现故障，也可能导致误报GFF故障。
IGBT损坏：IGBT是变频器中的关键功率器件，如果损坏，可能导致电流异常，从而触发GFF故障。
四、GFF故障的处理及维修方法
处理GFF故障时，首先需要确定故障的具体原因，然后根据原因采取相应的维修措施。以下是一些常见的处理及维修方法：

检查与电机的连接：首先检查与电机的连接是否短路或接地，确保连接牢固且绝缘良好。
确定IGBT电源模块是否损坏：使用万用表等工具检测IGBT电源模块的工作状态，如果发现损坏，需要更换新的模块。
检查输出侧接线：仔细检查输出侧接线的绝缘情况，确保没有破损或接地现象。如果发现接线不良，需要重新接线或更换接线。
检查硬件部件：对光耦、电流互感器、检测电路等关键部件进行检查，如果发现损坏，需要更换新的部件。
进行全面测试和检查：在维修完成后，进行全面的测试和检查，确保变频器没有其他潜在的故障。可以运行一段时间观察是否还有报警或异常现象。
对于由变频器内部引起的GFF故障，维修时需要注意以下几点：
确保安全：在维修前务必切断电源，并采取必要的安全措施，防止触电或短路等危险情况发生。
专业维修：由于变频器内部涉及高压电路和精密部件，建议由专业人员进行维修，以确保维修质量和安全。
备份数据：在维修前备份变频器的相关数据和参数，以便在维修后能够迅速恢复设备的正常运行。
使用原装配件：在更换部件时，尽量使用原装配件或经过认证的替代品，以确保设备的性能和可靠性。
综上所述，台达变频器GFF故障是一种涉及输出端接地的故障，其发生原因可能包括硬件损坏、输出侧接线问题等。在处理这类故障时，需要仔细排查故障原因，并采取相应的维修措施。通过合理的维修和保养，可以确保变频器的长期稳定运行。

一、台达变频器GFF故障的含义及内在机理
台达变频器报出“GFF”故障代码，意味着输出端发生了“接地故障”（Ground Fault Fault）。这种故障通常发生在变频器的输出端与地之间存在不正常的电流通路，导致电流异常流入地。GFF故障的内在机理主要涉及以下几个方面：

接地保护线路动作：当变频器检测到输出端子接地，且接地电流大于变频器额定电流的50%时，接地保护线路会立即动作，触发GFF故障报警。这种保护机制旨在防止电流异常流入地，从而保护变频器和电机免受损坏。
硬件损坏：GFF故障可能是由于硬件损坏引起的，如光耦、电流互感器、IGBT等关键部件的损坏。这些部件在变频器中起着电流检测、隔离和保护的作用，一旦损坏，可能导致电流异常，进而触发GFF故障。
输出侧接线问题：输出侧接线绝缘不良、短路或接地也是导致GFF故障的常见原因。这些问题可能由于接线不当、老化或外部环境因素引起。
二、GFF故障的种类
台达变频器的GFF故障可以分为几种类型，主要包括：
HD6GFF：这种故障通常发生在变频器上电自检过程中，当检测到有危险故障信号存在时，变频器会拒绝起动并显示HD6GFF代码。这可能是由于电流、电压、温度或IGBT管压降检测电路异常引起的。
B4GFF：这种故障发生在启动前，当检测到输出端子接地时，变频器会显示B4GFF代码并拒绝起动。这通常是由于输出侧接线问题或硬件损坏引起的。
三、GFF故障与过流故障的关系
GFF故障并不等同于过流故障，尽管两者都涉及到电流异常。过流故障通常指的是电流超过变频器的额定值，而GFF故障则特指电流异常流入地。然而，GFF故障有时也可能由过流引起，特别是当电流互感器或检测电路损坏时，可能导致误报GFF故障。
具体来说，GFF故障可能是由以下几个硬件损坏引起的：
光耦损坏：光耦在变频器中用于隔离和传递电流信号，如果光耦损坏，可能导致电流信号异常，从而触发GFF故障。
电流互感器损坏：电流互感器用于检测变频器的输出电流，如果损坏，可能导致电流检测不准确，进而误报GFF故障。
检测电路故障：变频器的电流、电压等检测电路如果出现故障，也可能导致误报GFF故障。
IGBT损坏：IGBT是变频器中的关键功率器件，如果损坏，可能导致电流异常，从而触发GFF故障。
四、GFF故障的处理及维修方法
处理GFF故障时，首先需要确定故障的具体原因，然后根据原因采取相应的维修措施。以下是一些常见的处理及维修方法：

检查与电机的连接：首先检查与电机的连接是否短路或接地，确保连接牢固且绝缘良好。
确定IGBT电源模块是否损坏：使用万用表等工具检测IGBT电源模块的工作状态，如果发现损坏，需要更换新的模块。
检查输出侧接线：仔细检查输出侧接线的绝缘情况，确保没有破损或接地现象。如果发现接线不良，需要重新接线或更换接线。
检查硬件部件：对光耦、电流互感器、检测电路等关键部件进行检查，如果发现损坏，需要更换新的部件。
进行全面测试和检查：在维修完成后，进行全面的测试和检查，确保变频器没有其他潜在的故障。可以运行一段时间观察是否还有报警或异常现象。
对于由变频器内部引起的GFF故障，维修时需要注意以下几点：
确保安全：在维修前务必切断电源，并采取必要的安全措施，防止触电或短路等危险情况发生。
专业维修：由于变频器内部涉及高压电路和精密部件，建议由专业人员进行维修，以确保维修质量和安全。
备份数据：在维修前备份变频器的相关数据和参数，以便在维修后能够迅速恢复设备的正常运行。
使用原装配件：在更换部件时，尽量使用原装配件或经过认证的替代品，以确保设备的性能和可靠性。
综上所述，台达变频器GFF故障是一种涉及输出端接地的故障，其发生原因可能包括硬件损坏、输出侧接线问题等。在处理这类故障时，需要仔细排查故障原因，并采取相应的维修措施。通过合理的维修和保养，可以确保变频器的长期稳定运行。

‌富士变频器OL1故障表示电机过载‌，主要原因包括电子热继电器设置不当、加减速时间过短、负载过大或转矩提升参数过高，可通过参数调整、延长加减速时间及负载优化解决。‌‌‌‌
‌故障原因及对应处理措施‌
‌1. 电子热继电器设置问题‌
‌参数匹配度不足‌：检查功能代码P99、F10、F12的设定值是否与电机特性匹配，必要时改用外部热继电器。‌‌‌‌
‌动作值设定错误‌：调整功能代码F11/A07，确保其数值符合电机连续允许电流要求。‌‌‌‌
‌2. 运行参数配置不合理‌
3. ‌加减速时间过短‌：
重新计算负载惯量与加减速时间的关系，延长F07（加速时间）、F08（减速时间）参数值。
大惯性负载需特别调整参数E10-E15或H56。‌‌‌‌
‌转矩提升过高‌：降低功能代码F09*的设定值，避免空载电流过大。‌‌‌‌
‌3. 设备负载状态异常‌
5. ‌瞬时/持续超载‌：
实时监测输出电流，若超出额定值需降低机械负载。
冬季注意部分设备可能因环境温度降低导致负载上升。‌‌‌‌
‌散热系统故障‌：
清理冷却风道堵塞物。
检查24V散热风扇运行状态，替换损坏风扇。‌‌
‌4. 硬件与接线问题‌
7. 检测动力线(U/V/W)绝缘性能及连接紧固度，排除短路风险。‌‌
8. 验证电源电压稳定性，三相电压不平衡度需控制在5%以内。‌‌

OH2报警
对于G/P9系列机器，若存在外部报警定义（E功能），且外部报警定义端子未连接短接片或短路片连接不良，则可能触发OH2报警。同时，若主板上的CN18插件松动，将导致“1、OH2”报警且无法复位。处理完毕后，需重新上电以进行复位操作。

OH1过热报警
键盘面板LCD显示:散热片过热。OH1和OH3实质为同一信号，由CPU随机检测。当出现“OH1”报警时，应首先检查环境温度是否过高，冷却风扇是否正常工作。同时，也需要检查散热片是否堵塞，这在食品加工和纺织场合中较为常见。此外，在恒压供水场合使用模拟量给定时，800Ω电位器的使用也可能导致此故障，因此给定电位器的容量不应过小，且活动端接法需正确。若大容量变频器的220V风扇不转，也会触发过热报警，此时可检查电源板上的保险管FUS2是否损坏。

Er2报警
键盘面板LCD显示:面板通信异常。当24V风扇电源短路时，11kW以上的变频器会出现此报警，这通常与主板问题有关。对于E9系列机器，显示面板的DTG元件损坏是常见原因，该元件损坏不仅会影响面板显示，还可能导致主板损坏。而对于G/P9机器，上电就显示“ER2”报警，则可能是由于驱动板上的电容失效所致。

Er7报警
当富士低压通用变频器的键盘面板LCD显示“自整定不良”时，这表明Er7报警已被触发。对于G/P11系列变频器，这种报警通常与充电电阻的损坏有关（特别是在小容量变频器中）。此外，还需要检查内部接触器是否吸合以及接触器的辅助触点是否保持良好接触。如果内部接触器无法吸合，应首先检查驱动板上的1A保险管是否受损。同时，也要考虑驱动板本身的问题，例如检查供给主板的两芯信号是否正常。

Er1报警
当富士低压通用变频器的键盘面板LCD显示“存贮器异常”时，这表明Er1报警已被触发。对于G/P9系列变频器，出现此报警可能意味着“ER1不复位”故障。处理此故障的方法包括：首先，去掉FWD—CD短路片；其次，上电并持续按住RESET键，直至LED电源指示灯熄灭；最后，重新上电并检查“ER1不复位”故障是否解除。若该方法无法解决问题，则可能内部码已丢失，需要更换主板。

当富士低压通用变频器的键盘面板LCD显示“欠电压”时，表示LU报警已触发。对于频繁出现LU欠电压报警的设备，可以尝试将变频器的参数进行初始化，并相应提高变频器的载波频率。若设备持续LU欠电压报警且无法复位，可能是电源驱动板出现了问题，需要进一步检查和维修。
